वायवीय सिलेंडरप्रकार एवं सिद्धांत
सिलेंडर ठीक-ठीक की होइत छैक? संपीड़ित हवा केरऽ दबाव ऊर्जा क॑ यांत्रिक ऊर्जा म॑ बदली क॑ तंत्र क॑ रेखीय पारस्परिक गति, झूला आरू घूर्णी गति करै लेली चलाबै वाला घटक क॑ सिलेंडर कहलऽ जाय छै, जेकरा वायवीय एक्ट्यूएटर भी कहलऽ जाय छै ।
सीधा रेखा म॑ चलै वाला सिलेंडर बल आउटपुट करी सकै छै, जबकि झूलै वाला सिलेंडर आरू घूमै वाला वायवीय मोटर टॉर्क पैदा करी सकै छै । एयर ग्रिपर आ वैक्यूम सक्शन कप कें उपयोग वस्तुअक कें उठावा आ रखनाय कें लेल कैल जा सकएय छै.
1. रेखीय गति सिलेंडर
वायवीय संचालन तत्वऽ म॑ सबसें जादा प्रयोग करलऽ जाय वाला तत्व रेखीय गति लेली सिलेंडर छै । संरचना क॑ पिस्टन-प्रकार आरू गैर-पिस्टन-प्रकार (जैना डायाफ्राम-प्रकार) म॑ विभाजित करलऽ गेलऽ छै । डायाफ्राम-प्रकार कें सिलेंडर मे नीक सीलिंग प्रदर्शन होयत छै, कोनों घर्षण प्रतिरोध नहि होयत छै, आ चिकनाई कें आवश्यकता नहि होयत छै, मुदा सिलेंडर कें स्ट्रोक छोट होयत छै. एकरऽ उपयोग अधिकतर क्लैंपिंग आरू उत्पादन प्रक्रिया नियंत्रण म॑ अन्य काम म॑ करलऽ जाय छै । सबसँ बेसी प्रयोग कयल जायवला प्रकार पिस्टन-प्रकारक सिलेंडर अछि ।
पिस्टन सिलेंडर चुनै के समय पहिल चरण सिलेंडर के बोर आ स्ट्रोक के पुष्टि करनाय छै. सिलेंडरक बोर जतेक पैघ होइत छैक, जोर ओतेक बेसी होइत छैक । सिलेंडर केरऽ आउटपुट फोर्स केरऽ गणना केना करलऽ जाय, एकरऽ व्याख्या निम्नलिखित लेख म॑ करलऽ जैतै । स्थापना वातावरण कें अनुसार अलग-अलग स्थापना सहायक उपकरणक कें सेहो चयन कैल जेबाक चाही.

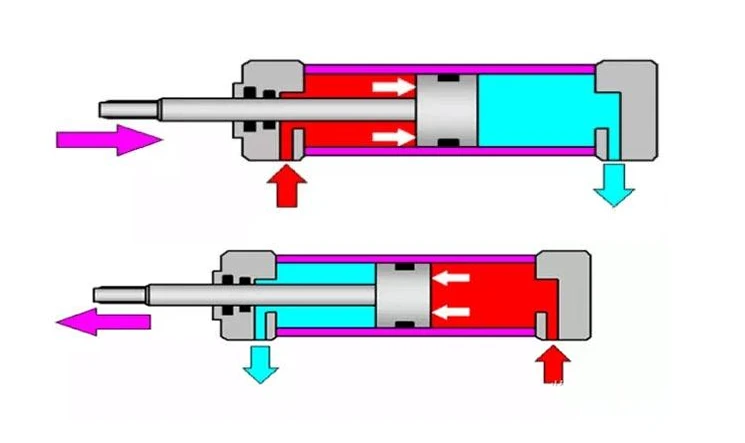

सिलेंडर के कार्य सिद्धांत : सिलेंडर के पिस्टन पीछे हटी जाय छै आरू फैल जाय छै

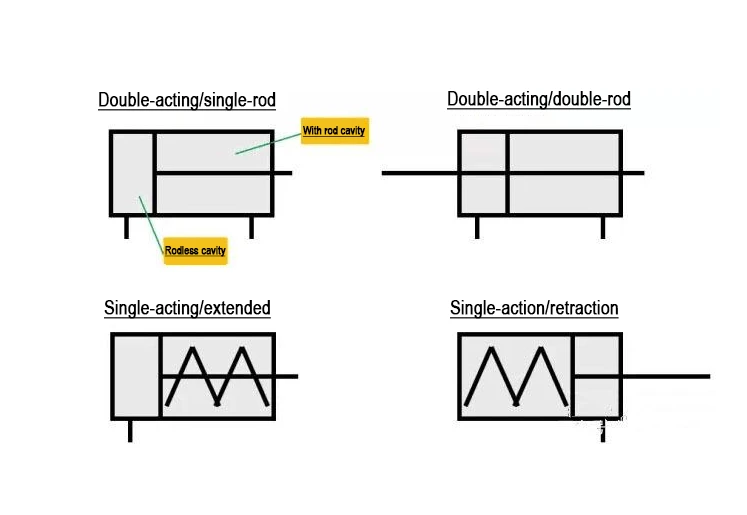

पिस्टन के सामने आरू पीछे स्प्रिंग जोड़ला स॑ सिलेंडर एकल-अभिनय वाला सिलेंडर बनी जाय छै, जेकरा लेली केवल एक हवा के सेवन छेद के जरूरत होय छै । जखन ई वापस आबि जाइत अछि त' स्प्रिंग के माध्यम सं स्वतः रीसेट भ' जाइत अछि.
2. सिलेंडर के झूला आ घुमाउ
घूर्णी सिलेंडर केरऽ गति क॑ समतल घूर्णन आरू सिलेंडर केरऽ कोणीय नीचे के तरफ दबाव म॑ विभाजित करलऽ जाब॑ सकै छै । एतय बहुत किछु विस्तार स बताबय के अछि, आ हम एकरा बाद के लेख में धीरे-धीरे शेयर करब।
ई रोटरी मॉडल एमएसक्यूबी रोटरी सिलेंडर छै, जेकरा म॑ रैक आरू पिनियन संरचना आरू डबल-सिलेंडर संरचना छै, जे डबल आउटपुट फोर्स प्रदर्शित करै म॑ सक्षम छै ।
ऊपर एकटा टर्नटेबल छै जेकरा 0 सं 190 डिग्री तक एडजस्ट क घुमा सकय छै. ऊपरी टर्नटेबल पर रेखीय सिलेंडर आ फिंगर सिलेंडर लगाएल जा सकय छै ताकि किछ सरल यांत्रिक क्रियाक कैल जा सकय.
3. एयर ग्रिपर, आँगुर सिलेंडर
आँगुर के सिलेंडर, जेना कि नाम स॑ ही पता चलै छै, वू सिलेंडर छै जे आँगुर के तरह काम करै छै, जे वस्तु क॑ पकड़ै म॑ सक्षम होय छै । दूनू ग्रिपर पर इंस्टॉलेशन छेद छै, आ संबंधित फिक्स्चर कें अलग-अलग उत्पादक कें अनुसार अनुकूलित कैल जा सकय छै.
सिलेंडर के प्रकार कैसे चुनें |
वर्ग
सिलेंडर व्यास द्वारा: सूक्ष्म सिलेंडर, छोटे सिलेंडर, मध्यम सिलेंडर, बड़े सिलेंडर
बफरिंग रूप के अनुसार: अनबफर सिलेंडर, कुशन बफर सिलेंडर, एयर-बफर सिलेंडर |
आकार के अनुसार: स्पेस-सेविंग प्रकार, मानक प्रकार
सिलेंडर के चयन
1. भार के आधार पर सिलेंडर बोर - निर्धारित करे |
2. गति के सीमा के आधार पर स्ट्रोक - निर्धारित करे |
3. स्थापना विधि निर्धारित करू
4. चुंबकीय स्विच आदि निर्धारित करब
5. बफर फॉर्म निर्धारित करू
6. अन्य संलग्नक के पुष्टि करू
ऊपर वायवीय सिलेंडर के प्रकार आ सिद्धांत, सिलेंडर के प्रकार के सामग्री कोना चुनल जाय, अधिक संबंधित जानकारी जानय लेल https://www.joosungauto.com/ पर उपलब्ध अछि |
