दू-स्थिति पांच-तरफा पायलट-संचालित के संरचना आ संचालन के विस्तृत व्याख्यावायवीय सोलेनोइड वाल्व
दू-पोजीशन पांच-तरफा पायलट-संचालित वायवीय सोलेनोइड वाल्व वाल्व कोर क॑ पायलट वाल्व के माध्यम स॑ तेजी स॑ दिशा बदलै लेली चलाबै छै, जेकरा स॑ 0.05 सेकंड के भीतर क्रिया पूरा होय जाय छै । स्प्रिंग आरू गैस रीसेट डिजाइन के साथ मिलाय क ई न सिर्फ स्थिरता बढ़ाबै छै बल्कि काम करै के दबाव भी कम करै छै, जेकरा स॑ वायवीय नियंत्रण अधिक कुशल आरू विश्वसनीय होय जाय छै ।
1एक दो-स्थिति पांच-तरफा पायलट-संचालित वायवीय सोलेनोइड वाल्व के घटक और सिद्धांत |
*सोलेनोइड वाल्व की संरचना

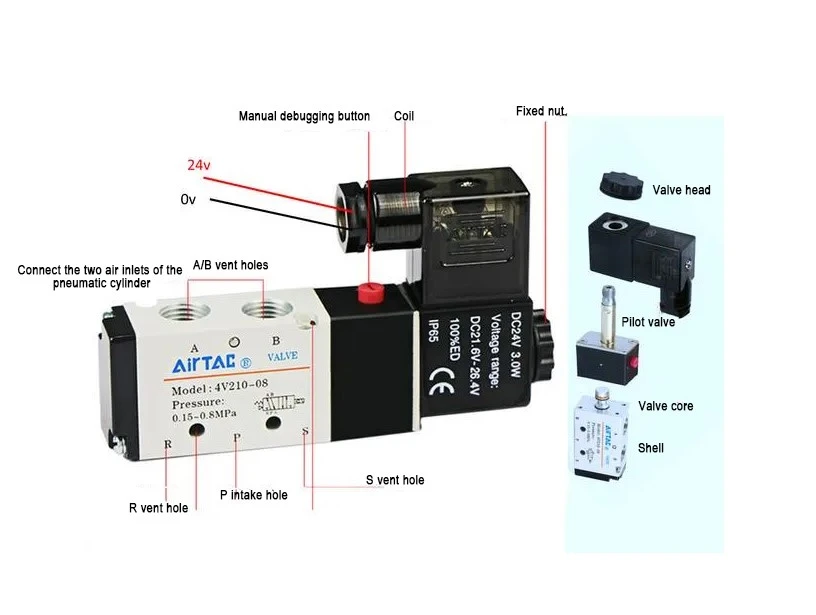

दू-पोजीशन पांच-तरफा पायलट-संचालित वायवीय सोलेनोइड वाल्व तीन प्रमुख घटक सं बनल छै: पायलट वाल्व, वाल्व बॉडी आ कोर असेंबली, आ रियर कवर असेंबली, जैना कि चित्र 1 मे दिखायल गेल छै.ई वाल्व कें नाम एकर विशिष्ट कामकाजी विशेषता सं उपजल छै. तथा-कथित "दू स्थिति" ई तथ्य के संदर्भित करै छै कि वाल्व कोर के दू काम करै वाला स्थिति होय छै आरू हवा के दबाव के क्रिया के तहत बायां आरू दाईं तरफ बढ़ी सकै छै. जखन पावर नहि देल गेल छै, तखन वाल्व कोर चित्र 2 मे दिखायल गेल स्थिति मे रहत.जखन पावर ऑन कैल जैतय, तखन इ चित्र 3 मे दिखायल गेल स्थिति मे चलि जायत."पाँच-मार्ग" इ इंगित करयत छै की सोलेनोइड वाल्व पांच कार्य छेद सं लैस छै: A, B, R, P, आ S. ओय मे सं, P छेद कें उपयोग आमतौर पर वाल्व कें हवा प्रवेश छेद कें रूप मे कैल जायत छै, जखन कि A आ B छेद सं जुड़ल छै सिलेंडर या अन्य वायवीय घटक के माध्यम स जोड़। आर आरू एस छेद निकास छेद के रूप म॑ काम करै छै, जेकरऽ उपयोग वाल्व कोर केरऽ स्थिति स्विच करला प॑ गैस क॑ डिस्चार्ज करै लेली करलऽ जाय छै ।
*सोलेनोइड वाल्व के कार्य सिद्धांत एवं विशेषताएँ |
प्रत्यक्ष-अभिनय वाला सोलेनोइड वाल्व कें तुलना मे, पायलट वाल्व कें डिजाइन वाल्व कोर कें गति कें वाल्व शरीर कें एक या दूनू तरफ प्रत्यक्ष-अभिनय वाला सोलेनोइड वाल्व कें जोड़य सं संचालित करय मे सक्षम बनायत छै जखन कि एकटा छोट पावर कॉइल सीधा वाल्व कोर कें उल्टा दिशा मे नहि चला सकय छै. इ प्रकार कें वाल्व जे प्रत्यक्ष-अभिनय करय वाला सोलेनोइड वाल्व कें जोड़य सं रिवर्सिंग प्राप्त करय छै, ओकरा पायलट-संचालित सोलेनोइड वाल्व कहल जाय छै. एकरऽ अलावा "वायवीय" के मतलब छै कि सोलेनोइड वाल्व काम करै वाला माध्यम के रूप म॑ स्वच्छ संपीड़ित गैस के उपयोग करै छै । इ डिजाइन न केवल वाल्व कें सेवा जीवन कें बढ़ाबै छै बल्कि न्यूनतम काम करय कें दबाव कें सेहो कम करय छै, जेकरा सं ग्राहक कें उपयोगकर्ता अनुभव बढ़य छै. व्यवहार के माध्यम स॑ ई सिद्ध होय गेलऽ छै कि भले ही सैद्धांतिक रूप स॑ असगरे स्प्रिंग या संपीड़ित हवा के उपयोग संभव छै, लेकिन वाल्व केरऽ स्थिरता आरू विश्वसनीयता सुनिश्चित करै लेली वर्तमान म॑ व्यापक रूप स॑ अपनालऽ जाय वाला तरीका स्प्रिंग आरू गैस रीसेट के संयोजन छै । इ डिजाइन न केवल वाल्व कें सेवा जीवन कें बढ़ाबै छै बल्कि न्यूनतम काम करय कें दबाव कें सेहो कम करय छै, जेकरा सं ग्राहक कें उपयोगकर्ता अनुभव बढ़य छै.
2सोलेनोइड वाल्व के कार्य विवरण एवं सावधानी
*वाल्व कोर रिवर्सिंग प्रक्रिया
आगू हम सोलेनोइड वाल्व क कार्य सिद्धांत मे गहराई स उतरब। सबसँ पहिने त हम पायलट वाल्व क आंतरिक काज करबाक तंत्र मे गहराई स नहि उतरब, बल्कि एकरा समग्र रूप स बुझब। जखन कुंडली ऊर्जावान भ जायत तखन पायलट वाल्व थ्रस्ट आउटपुट करत जे वाल्व कोर कें हिलय कें लेल चलायत. बिजली कटला पर जोर शून्य भ जाइत अछि। जब॑ पायलट वाल्व क॑ ऊर्जा देलऽ जैतै त॑ पायलट वाल्व पिस्टन केरऽ क्रिया के तहत वाल्व केरऽ कोर तेजी स॑ पीछे के कवर के तरफ बढ़तै । इ रिवर्सिंग प्रक्रिया आमतौर पर 0.05 सेकंड कें भीतर पूरा भ जायत छै. वाल्व कोर केरऽ रिवर्सिंग प्रक्रिया के दौरान दू प्रमुख बिंदु प॑ ध्यान देना जरूरी छै । पहिल बात जे जखन वाल्व कोर के रूपांतरित भ जायत त पहिने दू टा छेद बंद भ जायत। जेना कि चित्र 1 स॑ चित्र 2 म॑ संक्रमण म॑ छेद पी आरू ए एक साथ बंद होय जैतै, ओकरऽ बाद छेद बी आरू एस बंद होय जैतै आरू तखनी ही छेद ए आरू आर के साथ-साथ छेद पी आरू बी क॑ भी जोड़लऽ जैतै । दोसर, चित्र 2 मे दिखायल गेलय छेद पी आ बी कें कनेक्शन आ वाल्व कोर कें स्थिति कें बनाए रखय कें लेल कुंडली कें लगातार बिजली आपूर्ति करनाय आवश्यक छै.
*उपयोग के लिये सावधानी
एक बेर गति बंद भ गेलाक बाद पी होल बी होल सं जुड़ि जायत, जखन कि बी होल आ एस होल डिस्कनेक्ट भ जायत. एम्हर होल ए होल आर सं जुड़ल अछि.एहि तरहें अंत A पर हवाक दबाव वायुमंडलक अनुरूप होयत, जखन कि अंत B पर हवाक दबाव हवाक प्रवेश P. एहि तरहक स्विचिंगक माध्यम सं हम सब वाल्वक पूर्ण रिवर्सिंग प्रक्रिया प्राप्त कएने छी. लगातार पावर-ऑन आ पावर-ऑफ ऑपरेशन करय सं, हम वाल्व कें डाउनस्ट्रीम एक्ट्यूएटर, जेना सिलेंडर आदि कें प्रभावी ढंग सं नियंत्रित कयर सकय छी.उपकरणक कें डिजाइन करय कें समय, इंजीनियरक कें इ सुविधाक कें पूरा उपयोग करनाय चाही, ओकर फायदाक कें लाभ उठानाय चाही, आ ओकर कमी सं बचय कें कोशिश करनाय चाही. छेद पी आ बी कें जुड़ल रखय कें लेल लगातार बिजली आपूर्ति कें आवश्यकता होयत छै. बिजली कटला के बाद इ सब अपने आप फेर स शुरू भ जाएत।
ऊपर दू-स्थिति पांच-तरफा पायलट-संचालित वायवीय सोलेनोइड वाल्व सामग्री कें संरचना आ संचालन कें विस्तृत व्याख्या छै अधिक संबंधित जानकारी जानय कें लेल, जाउhttps://www.joosungauto.com/ 1999 मे प्रकाशित।.
